一、螺纹连接主要类型

1、螺栓连接

a)普通螺栓联接(受拉螺栓连接)——被联接件不太厚,螺杆带钉头,通孔不带螺纹,螺杆穿过通孔与螺母配合使用。装配后孔与杆间有间隙,并在工作中不许消失,结构简单,装拆方便,可多个装拆,应用较广。

b)精密螺栓联接(受剪螺栓联接)——装配后无间隙,主要承受横向载荷,也可作定位用,采用基孔制配合铰制孔螺栓联接。

2、双头螺柱联接

螺杆两端无钉头,但均有螺纹,装配时端旋入被联接件,另一端配以螺母。适于常拆卸而被联接件之一较厚时。拆装时只需拆螺母,而不将双头螺栓从被联接件中拧出。

3、螺钉联接

适于被联接件之一较厚(上带螺纹孔),不需经常装拆,一端有螺钉头,不需螺母,适于受载较小情况。

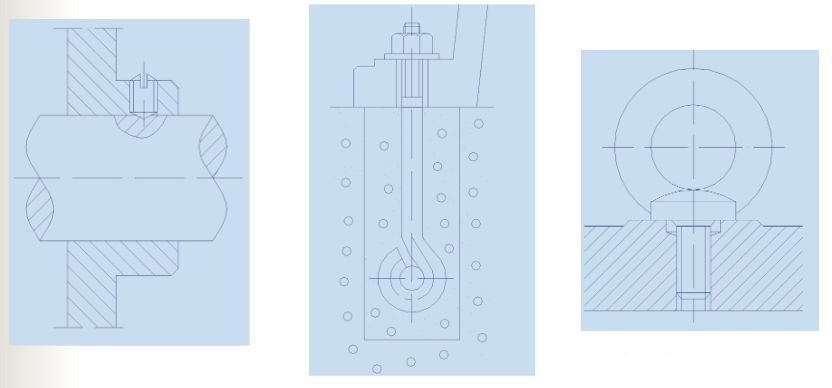

4、紧定螺钉联接

紧定螺钉联接拧入后,利用杆末端顶住另一零件表面或旋入零件相应的缺口中以固定零件的相对位置。可传递不大的轴向力或扭矩。

5、特殊连接:如地脚螺栓连接,吊环螺钉连接。

二、螺纹联接件

1、螺栓

普通螺栓——六角头,小六角头,标准六角头,大六角头,内六角;

铰制孔螺栓——螺纹部分直径较小螺母。

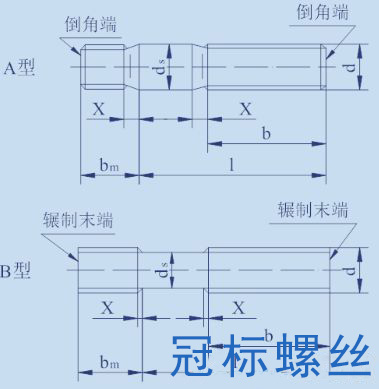

2、双头螺柱——两端带螺纹

A型——有退刀槽

B型——无退刀槽

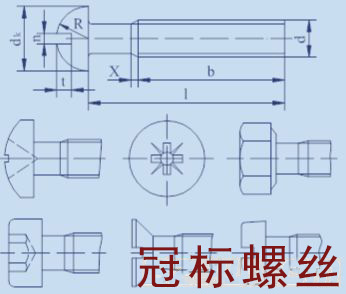

3、螺钉

与螺栓区别——要求螺纹部分直径较粗,要求全螺纹。

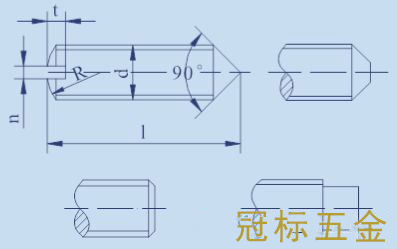

4、紧定螺钉

锥端——适于零件表面硬度较低不常拆卸场合。

平端——接触面积大、不伤零件表面,用于顶紧硬度较大的平面,适于经常拆卸。

圆柱端——压入轴_上凹坑中,适于紧定空心轴上零件的位置轻材料和金属薄板。

5、螺母

六角螺母:标准,扁,厚

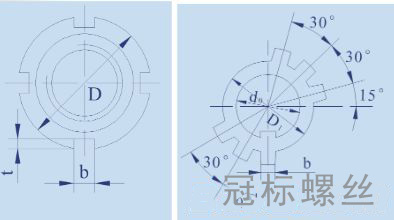

圆螺母+止退垫圈——带有缺口,应用时带翅垫圈内舌嵌入轴槽中,外舌嵌入圆螺母的槽内,螺母即被锁紧。

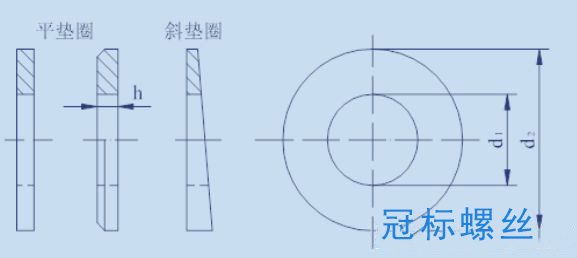

6、垫圈
